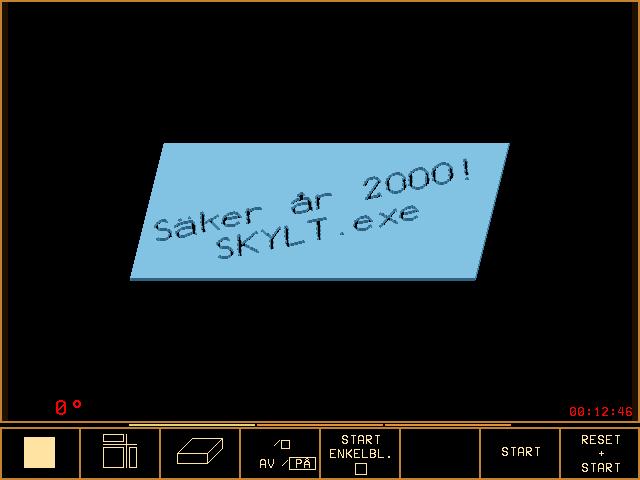

Exempel
på text fräst med |
|
1999-09-01
Programvara SKYLT för NC-fräsning
av text
Programvara SKYLT skapar automatiskt NC-program för direkt fräsning av valfri text
Man
skriver in önskade textrader i fönstret och fyller i önskad teckenhöjd,
placering etc. Klicka sedan med musen på RITA för grafisk kontroll.
När du är nöjd, klickar du på SKAPA, varvid NC-programmet skapas.
NC-programmet kan skickas direkt till din NC-maskin. Du kan också skapa en fil,
som du senare skickar till NC-maskinen med ditt eget överföringsprogram.
|
Teckenuppsättning |
|
|
Storlek
och placering
Valfri teckenhöjd
Raka och cirkelformade teckenlinjer
Rak text, även vinklad och/eller speglad
Även text på en cirkel (stående utvändigt eller invändigt på periferin)
Valfri placering och vinkel
Verktyget följer tecknets mittlinje
|
|
Användning Skyltar, märkning av detaljer, framtagning av stämpelformar, namnskyltar, gravering, formverktygstext, pressverktyg mm.
Valbart
fräsdjup, matning, varvtal och fräsdiameter, programnamn etc.
Vanlig 3-axlig fräsmaskin med XYZ, linjär och cirkulär interpolering i XY-plan.
Verktygsaxel = Z (G17).
Heidenhain TNC145-430.
ISO-format, t ex FANUC 0M, 10MB, 12M, 15M.
För PC-Dator PC-dator med DOS eller Windows.
Jag
levererar (E-mail) även färdiga TNC-program för textfräsning:
- uppstående text inkl bortfräsning
av material mellan och inne i tecknen
- nedsänkt text med bortfräsning inne
i tecknen
- kort
leveranstid, korta program, enkelt att ändra i dem för dig
Se:
3D_textfrasning.html
Beställes genom:
NC Teknikkonsult Tel
070 572 47 40
Rosenstigen 11
S-144 62 RÖNNINGE
Email: mailto:Valter
Till min startsida: http://www.isander.se/
