Vi bygger en Rörspis!




av Valter Pettersson Isander, Rönninge
© Copyright 2003-2016 text och bilder Valter Pettersson Isander






På Haga har jag byggt ett hus med rum och bastu.
Rörspisen är ansluten till en skorsten av tegel, murad konventionellt.
I bastun är det vedeldat i en kamin. Alltså två pipor i skorstenen.

2003 började tänket. Man vet inte hur man ska göra... det vet jag ju nu efteråt.
I stort sett blev det som jag tänkte, men en del kan göras annorlunda.

Vill du titta hur det blev? Maila mig!
Jag finns i Rönninge, där bygger vi också en rörspis nu, i den gamla verkstan.
Och så bygger vi rörspisar i Hälsingland. Kom och lär dig på kurserna!


+ Skicka brev till mig!

Länkar:

Kurs i Uppsättning av rörspisar

Kurs i  Uppsättning av kakelugnar


Kakelugnar och deras tillvaratagande

Kakelugnar och rörspisar i verkligheten

Vi  bygger en kakelugn nu
(svensk text)!

We are building a ceramic tile stove!
(in English)

Läs kakelugnstidningen !




1 - Jag förbereder mig

Rörspisen skall fungera som en kakelugn, den är byggd av tegel och lera, fem kanaler.
Framför rörspisen tänkte jag ha en gjutjärnskamin, den skulle ge snabb värme i rummet,
och rörspisen lagrar värmen så att rummet håller sig varmt, över natten. Men nu när jag har satt upp rörspisen och eldat den, så tycker jag att det räcker med rörspis utan kamin framför. Rörspisen håller värmen över natten. Men jag får se efter kommande vinter...

Antal

- Material -

A-pris

Kr inkl moms

Ca 180 st

Tegel full tjocklek (längd 250 eller "stortegel" 300 mm). Kvalitén är vanligt, kompakt, välbränt tegel för murning (ej håltegel).

11:-/st 250 mm

2000:-

Ca 60 st

Tegel 2" (2/3 tjocklek) för mellanväggar i kanaler, spjälltaket etc.

11:-/st

600:-

ca 20 st

Eldfasta tegel för eldstaden (man kan ha vanligt hårdbränt tegel också, men eldfast rekommenderas). Samma bredd  som annat tegel i samma varv, ty de byggs på höjden (långsidan).

Anm: Jag köpte också 1 ton eldfast tegel billigt, det byggde jag rörspisen av, det är 2 x tungt, lagrar 2 x värme, men är "långsammare" än vanligt tegel tror jag. Det fungerade fint, jobbigt att hugga.

50:-/st

1000:-

2-3 säck

Torrlera som pulver i säckar, 20 kg/st. Egen lera duger också i nödfall, pulvrisera och sikta först är jobbigt! Köp alltså!

150:-/st

315:-

1 lass

Sand från sandtaget, mursand 0-4 mm korn, ej med sten eller grus i (sikta!)

100:-

100:-



Luckram, 3 sotluckor, spjäll med ram, spjälledare, ut-stos, inner-/ytterluckor

xxx

1500:-
à 2500:-


2 säck

Släckt kalk "Murkalk E" att göra kalkbruk, att putsa och måla rörspisen utvändigt (+ sand): Jag blandade även murbruk till ny skorsten: 1 del kalk + ½ del cement + 5 del sand (volym) + vatten. Skorstenen ingår ej i denna priskalkyl.

75:-

130:-

10 säck

Cement (betong) att gjuta fundament under skorsten och rörspis, ca 1,7 x 1,7 m (+ sand, grus)

60:-

XX:-

xxx

Resor, verktyg: murverktyg, betongblandare,

xxx

xxx


Summa kontantutlägg hittills :

  Ca 6000:- kr
Då får man
sätta upp
den själv
  Tegel, lera, cement, kalk kan köpas i byggbutik. Alla butiker har ej stortegel eller torrlera hemma. Hus, skorsten ingår ej.


Var med på kursen Uppsättning av rörspisar
Mer om verktyg och material på min hemsida: Vi  bygger en kakelugn nu !





Kanske blir den så?

Var ska den stå?



5
Kanaler
Och med en enkel rörspis Tegel
Kalk-Putsad   på bemärkelsedan' Stabilmjukhet

2 - Golvplan och fundament


Här ska huset stå
Plint i hål ett fasligt sjå
Mitt i hus ska rörspis stå
Mitt i spis ska värmen gå
Mitt i värm ska Valter må


Rum och bastu ska de va'
och en dusch ja ja
bastu absolut vasa?
skorsten och kaminer två
herr rörspis! i mitten ska han stå!
gråa fötter - stadig så


Ur den lilla runda luckan
kommer tomten,
om jag är snäll,
då blir jag
säll
?väl?
Svart och het
Valter vet,
Kantig, trygg
ligg på rygg,
Allt är bra
sån' ska jag ha

Het Rak

3 - Foten

Plintar ca 70 cm ner i mark, helst fyrkantiga, ev. färdiggjutna (nix).
Syll 45x120, reglar 45x120, isolering golv 195, vägg 120.
1 2 3 4 5
Fundament gjutet i betong, 1,6 x 1,6 m, tjock 2 dm
skorsten och rörspis väger nog 4 ton
nu vill jag hem
Skorsten muras med standardtegel,
del över tak med hårdare bränt tegel klass F2, spånat.
6 7 8 9 1000
Fundament mellan markplatta och rörspis
(för att nå upp till innergolv) muras med t ex lecasten,
putsas i sidor
jag känner mig frusen
  vad kan väl värma mig?

4 - Material

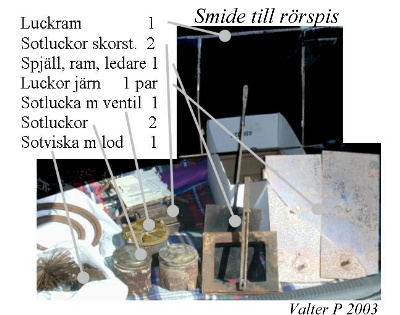

    Smidet

Inhandlat beg. smidet* till rörspisen. Utgift 1000 kr plus sotviskan för 150 kr.
* gm Patina: Roger Lindbom, nära Nässjö, 0380-552 052
http://www.svd.se/dynamiskt/kultur/did_6656637.asp


    Tegel

Tegelbesöket juli 2003, Bältarbo Tegelbruk, Hedemora:
Standardtegel 250 x 120 x 75 mm. För skorsten över tak: hårdare bränt tegel.
För eldstad: Hårt bränt tegel, typ Höganäs
(Höganäs tegel har ful text som syns i eldstaden, vänd bort).
Bältarbo tillverkar kakelugnar med gammaldags kakelugnskakel, även på beställning.
Tel Bältarbo 0225-101 58


Kul. Bygga en hel rörspis med eldfast tegel! Varför?
Billigt fynd. Tungt och värmelagrande. Tåligt. Inte dåligt.





Huset kommet så långt oktober 2003.

Skalet är klart, taket lagt àlà Vittinge enkup.
Fönster från Allmogefönster AB i Edsbyn.
Falu rödfärg från Teknos i Tranemo.
Trämaterial från Vingåkers Trä&Bygg samt Skarlunda.
Div beslag från Hälsingland, Risinge och Haddetorp loge (riven).

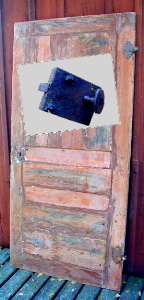

Dörr, gammal,  från Hälsingland på gång. Här är den, med kammarlåset!

100 kr för allt (65 öre per år?)

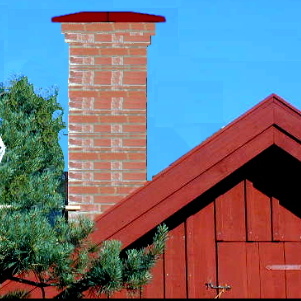

4 Skorstenen

Jag ville ha en riktig skorsten, rött tegel, pipor, gammaldags, jobbig. Nu står den där, teglet från Bältarbo under tak (3" tjock), från Haga Tegelbruk över tak  (klass F2, frostbeständigare, 2½" tjock, volymvikt 2,0 kg/dm3, massiv utan hål).

Murbruket blandade jag själv :
Volymdelar: 5 del sand ur hög, siktat 5 mm + ½ del cement portland + 1 del murkalk E (släckt kalk) + vatten, blandare, muras inom 2-3 timmar. Kalken gör konstruktionen segare, spricker ej så lätt,  cementen ger snabbt hårdhet och en styrka, sanden fyller, vattnet binds kemiskt till cementen, ger bearbetbarhet, luftens CO2 binder sakta till kalken (Ca[OH]2) till "kalksten".

Handskar...! Ajaj fingrar, kalken basisk, fräter.


Lägg sten på sten
i ett stenhårt Lego


Krona på verket, betonghatt och plåt. Ståt (fejk).
Juli 2004

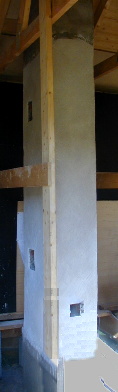

Murad 2 pipor, putsad kalkbruk
(1 kalk+3 sand), sotluckor nere, vitstruken med kalkvälling (Optiroc Murkalk E + vatten). De bruna sandkornen syns lite, man kan putsa en sista gång med kalk+vit sand, t ex kalkkross, sedan måla med kalkvällingen.
På vinden grå puts
(murbruk enl. ovan)


Betonghatten gjuten på mellanlägg av takpapp. Plåthatt och huv väntar... nu har den kommit.

Oktober 2004

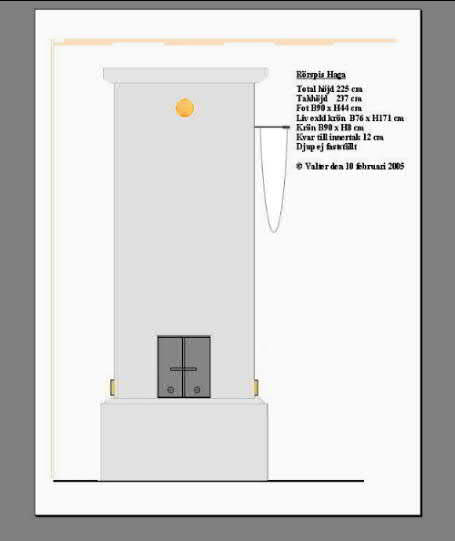

Rörspisen Haga

Ungefär så skall hon bli, den vita rörspisen. 1300 kg* på golv/fundament

* Mått H225 x B76 cm (liv) x D48 (liv) ger massan (måtten avser viktberäkning, ej de färdiga yttermåtten): Tegel + fogar ca 452 dm3 x 2,5 kg (jag kör allt eldfast, snitt 2,5 kg/dm3) = 1130 kg
Puts lera/kalkbruk inv+utv ca 55 dm3 x 2,5 kg = 140 kg
Totalt ca 1300 kg som skall stå på fundamentet.

Om man kör med vanligt murtegel, rött, blir det nog lite lättare, men det teglet är längre än mitt (+20 mm/sten) och bredare (+15 mm) och tjockare (+10 mm). Vanligt tegel väger ca 1,7, mitt eldfasta 2,5-3,0 kg/dm3.



Massivt vanligt tegel. Lerbruk. Man väljer tegelstorlek beroende på hur stor  rörspis man vill ha, men man hugger också en hel del tegel. Jag konar eldstaden   lite inåt, men man måste inte det.


Släta, putsade kanaler och puts utanpå. Och naturligtvis - TÄTA fogar!











Putsa kanalerna också.
Kanalmellanstenen står upp, som i kakelugnar.

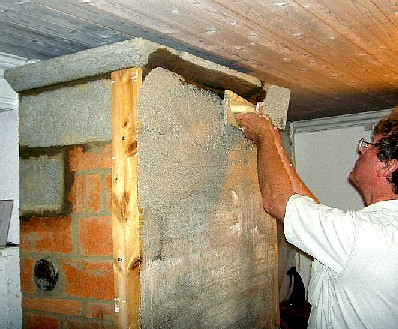

Jag putsar med kalkbruk.
Kronan fick vara lecabitar.


En nästan färdig rörspis.
Krönet ännu fuktigt. Spisen skall putsas med kalkputs, vitt.

Valters rörspis Haga invigs med värmeHaga Rörspis
Nu är den klar. Rörspisen Haga®.
Fronten blir HET med en brasa, den värmer rummet bra, nästa morgon är rummet ljummet i höstkylan.

Framför rörspisen lade jag två gamla kalkstensplattor från Solna, de har legat under en kakelugn från 1700-talet. 100 kr/st.

Golvet är spåntad gran, 34x145 mm, 118 kr/m2 på Skagerströms i Vingåker.
Vägg- och takisolering mineralull 120 mm, golv 195 mm.





Bastun


  I huset blir det en bastu 2x2x2 meter. Jag tänker så här:
  • Trägolv 34 tjock ovanpå rummets golv, jag skyddar originalgolvet om bastun ska bort.

  • Vedeldad kamin, invid skorsten, kanske K-Rauta, ca 2000 kr, 6 kW, eller egen plåtlåda. Stenmagasin och gärna med vattenuppvärmning. Vi får se.


  • Inluft under dörren bredvid kaminen. Utluftventil i bortre övre hörnet, skjutlucka till uteluft.

  • Glasdörren "brons" köpte jag på K-Rauta 7x19 dm karmyttermått. Den är ganska tung, måste stadga bra i väggen för karmen. Pris 1595 kr kampanj nu, billigt. Dörren 45° i ett hörn.


  • Stående reglar 45x70, men mot två innerväggar 45x45. Tak 45x70 cc 60 som vanligt.

  • Isolering blir alltså 45 mm mot rummets innervägg, 70 mm i de två fristående väggarna i rummet och i tak. Se bilden längst upp.


  • Innerpanel blir nog vanlig liggande köpt panel, gran.

  • Lavar två övre, längd 2 m, bredd 60 cm - då krockar huvudena med varandra, bra. Nedre lavar smalare - sittbreda, kallt därnere, ska stiga upp och vila fötterna på dem. Asp, bror Leif sågar åt mig av sina träd i Nykvarn.


  • Lyse? Tja - kaminen ska ha fönster av glimmer, det finns ett ytterfönster i bastun (hur mycket problem ger det...?), glasdörren ger ljus. Kanske ett litet litet glashål i en vägg, på kul. Ingen elektricitet är tänkt. Ingen fläkt. Ingen musik. Ingen dator eller telefon. Bara jag.

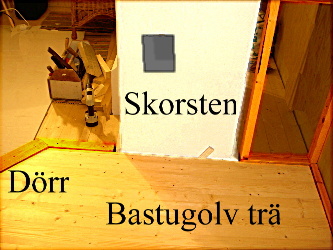

Golvet lagt flytande. Väggreglar påbörjade.




Lavar av asp, vita.
Leif min bror fällde och sågade.

Skogshuggarkaminen
Fodrad med eldfast tegel

Gjutjärnskamin vedeldat.
Hög effekt, 350° het yta

Gjutna rör med flänsar.
Värmesköld av mineritskiva

Ett rum i ett rum man får rum för kapten själv

Se inne ut och ute in, varför inte! +70° inne -20° ute

Se där borta är horisonten!

Dörren är från K-rauta, dvs finsk Harvia, bronserat glas 1500 kr, snett i hörn. Väggar o tak 50-70 mm mineralull, bastupanel inne köpt, innegolv dubbelt samma som rumsgolv 34 mm gran. Övre laven kan läggas ned för 90 cm sängplats. Takhöjd 2 m, golvyta 4 m2. Utsikt inifrån i tre väderstreck. Valter byggde 2005-2006. Kan Göran Persson göra prognoser från detta?[han kunde utifrån "sågen i Vingåker"]

Tips - Gratis beskrivning bygga bastu, pdf-fil 4 sid: http://www.svenskttra.org/byggbeskrivningar/ , det är lite krångligt att hämta hem, man ska gå till en handlare först, t ex Beijer, byggråd ritningar, bastu etc:  http://www.beijerbygg.se/templates/BB_ByggradListItem.aspx?id=15940
